Dämmerungschalter für LED-Lichterketten

Lass uns eine LED-Lichterkette bauen, die bei Dunkelheit automatisch angeht und so etwas Licht in die dunkle Zeit des Jahres bringt.

Bau eines Dämmerungschalters für LED-Lichterketten

Es ist Winter, es ist kalt, und draußen ist es dunkel. Was gibt es da Besseres, als etwas Licht in diese Dunkelheit zu bringen. In unserem diesjährigen DIY-Projekt werden wir aus einer billigen, batteriebetriebenen LED-Lichterkette unsere eigene durch Dunkelheit automatisch einschaltende Beleuchtung bauen.

Hier ist das dafür benötigte Material:

eine batteriebetriebene LED-Lichterkette
einen LDR
einen Widerstand zwischen 1 kΩ - 1 MΩ (empfohlen: 100 kΩ)
einen MOSFET (FQP30N06L)
ein Stück Lochrasterplatiene (14x5 Löcher)

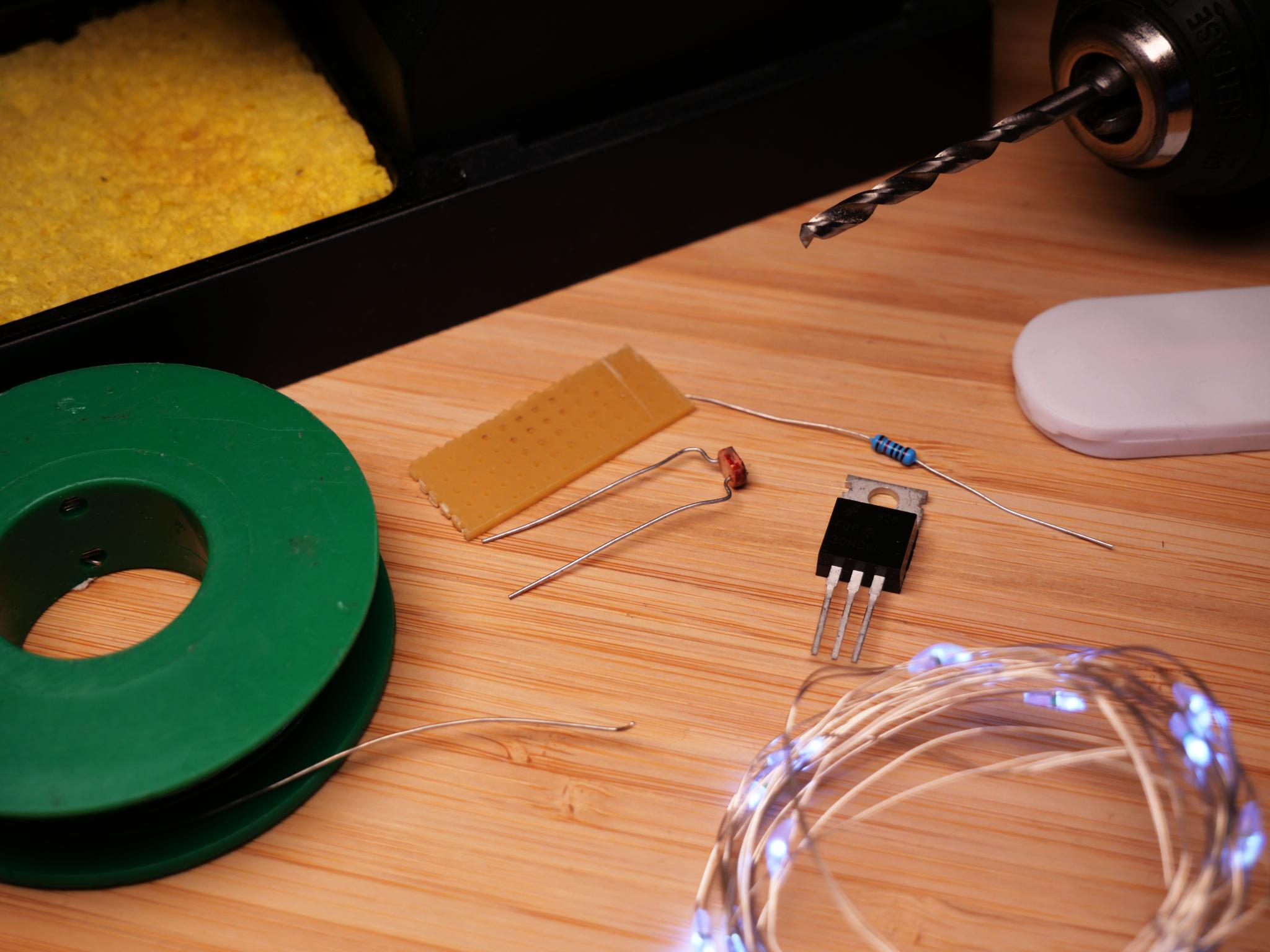

Benötigtes Material

Zusätzlich brauchst du folgendes Werkzeug:

einen Lötkolben und Lötzinn
einen Seitenschneider
einen 3.3 mm Bohrer
einen Bleistift

Die Schaltung

Werfen wir einen Blick auf die Schaltung für dieses Projekt. Die LEDs sollen leuchten, wenn es draußen dunkel wird. Wir können dies mithilfe einer einfachen Transistorschaltung erreichen, wie sie unten gezeigt wird.

Schaltplan für den Dämmerungsschalter für die LED-Lichterkette

Der LDR und der Widerstand R1 bilden einen Spannungsteiler. Der Widerstand des LDR nimmt zu, je dunkler er wird. Ein hoher Widerstand des LDR bedeutet eine höhere Spannung am Gate des MOSFETs. Sobald die Gatespannung die 1 V Marke überschreitet, beginnt der MOSFET durchzuschalten.

Um zu steuern, bei welchem Helligkeitswert dies geschieht, können wir den Wert des Widerstands R1 anpassen. Der optimale Wert hängt davon ab, wie du deine Lichterkette verwenden willst. Wenn sie nur eingeschaltet werden soll, wenn sie völlig dunkel ist, brauchst du einen hohen Wert wie 470 kΩ oder sogar mehr. Wenn du möchtest, dass sie auch an dunklen Tagen leuchtet, brauchst du einen niedrigeren Wert wie 10 kΩ.

Ich kann dich nur ermutigen, zu experimentieren, bis du den Wert gefunden hast, der deinem Anwendungsfall entspricht. Wenn du keine Lust zum Experimentieren hast, kann ich dir 100 kΩ empfehlen. Das sollte für die meisten Anwendungsfälle in Innenräumen passen.

Die Bauanleitung

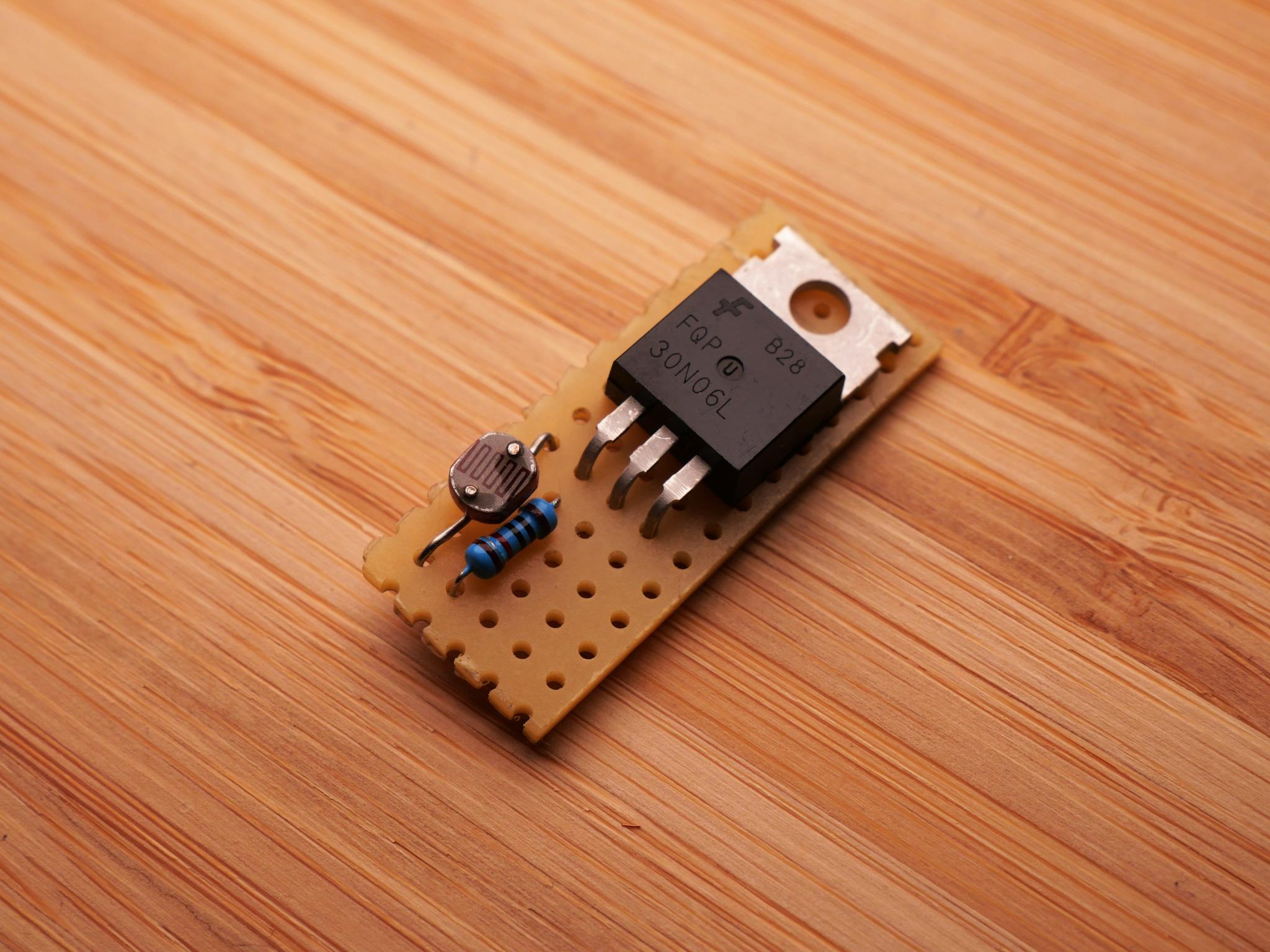

Schritt 1: Los geht's! Als ersten Schritt platzieren wir die Bauteile auf der Lochrasterplatine, ohne sie jedoch einzulöten. Wenn du willst, kannst die Bauteile bereits auf die richtige Länge kürzen.

Schritt 1: Bestücken der Platine, um die Bauteile auf die richtige Länge zu kürzen

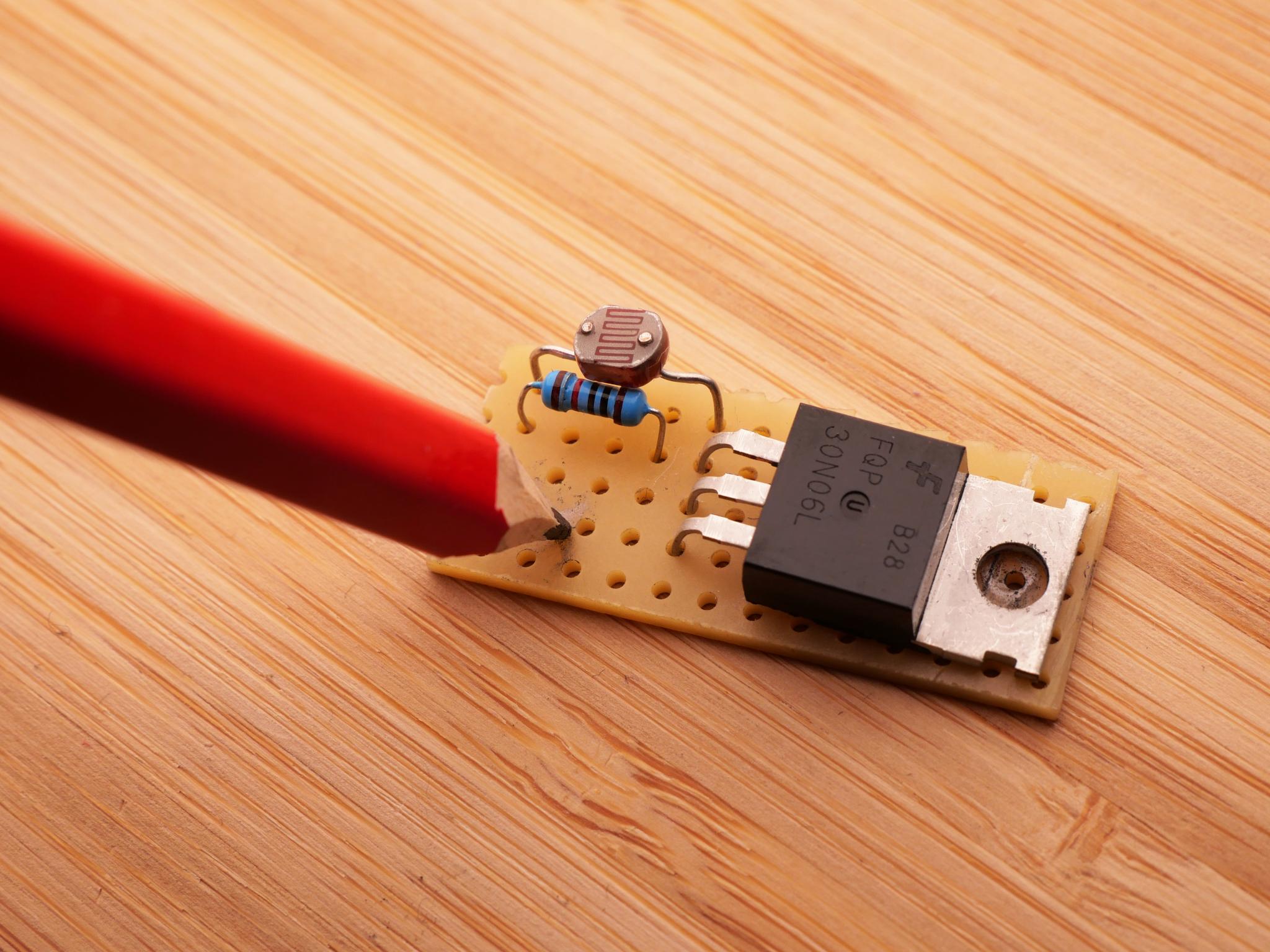

Schritt 2: Wenn die Bauteile an ihrem Platz sind, können wir mit einem Bleistift die Stellen markieren, an denen wir die Löcher für die Drähte bohren wollen.

Schritt 2: Markierung der Stellen für die Löcher

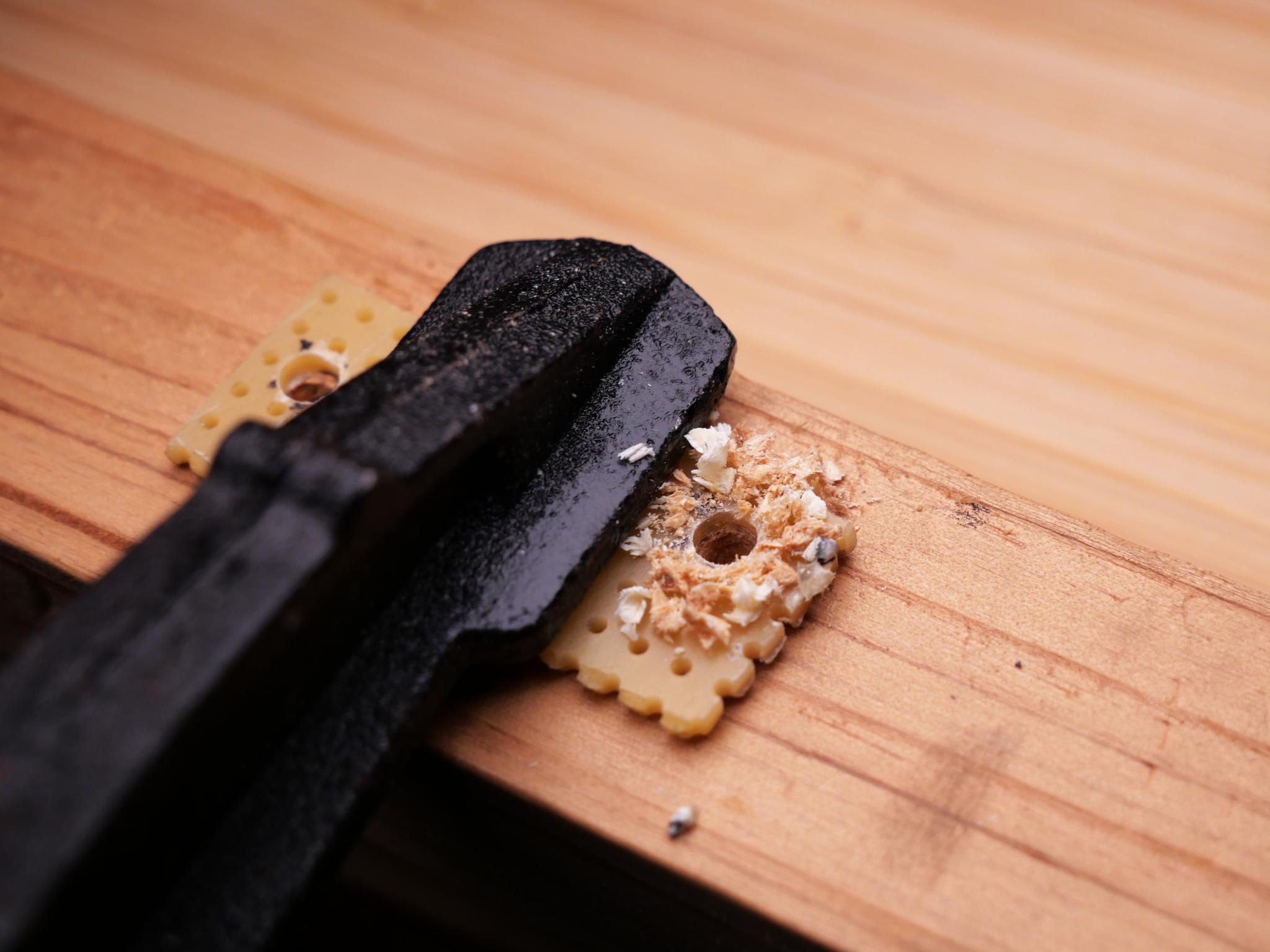

Schritt 3: Zum Bohren müssen wir die Bauteile wieder entfernen und die Lochplatte sicher auf ein Stück Restholz fixieren. Dann können wir die beiden Löcher bohren.

Schritt 3: Bohren der Löcher

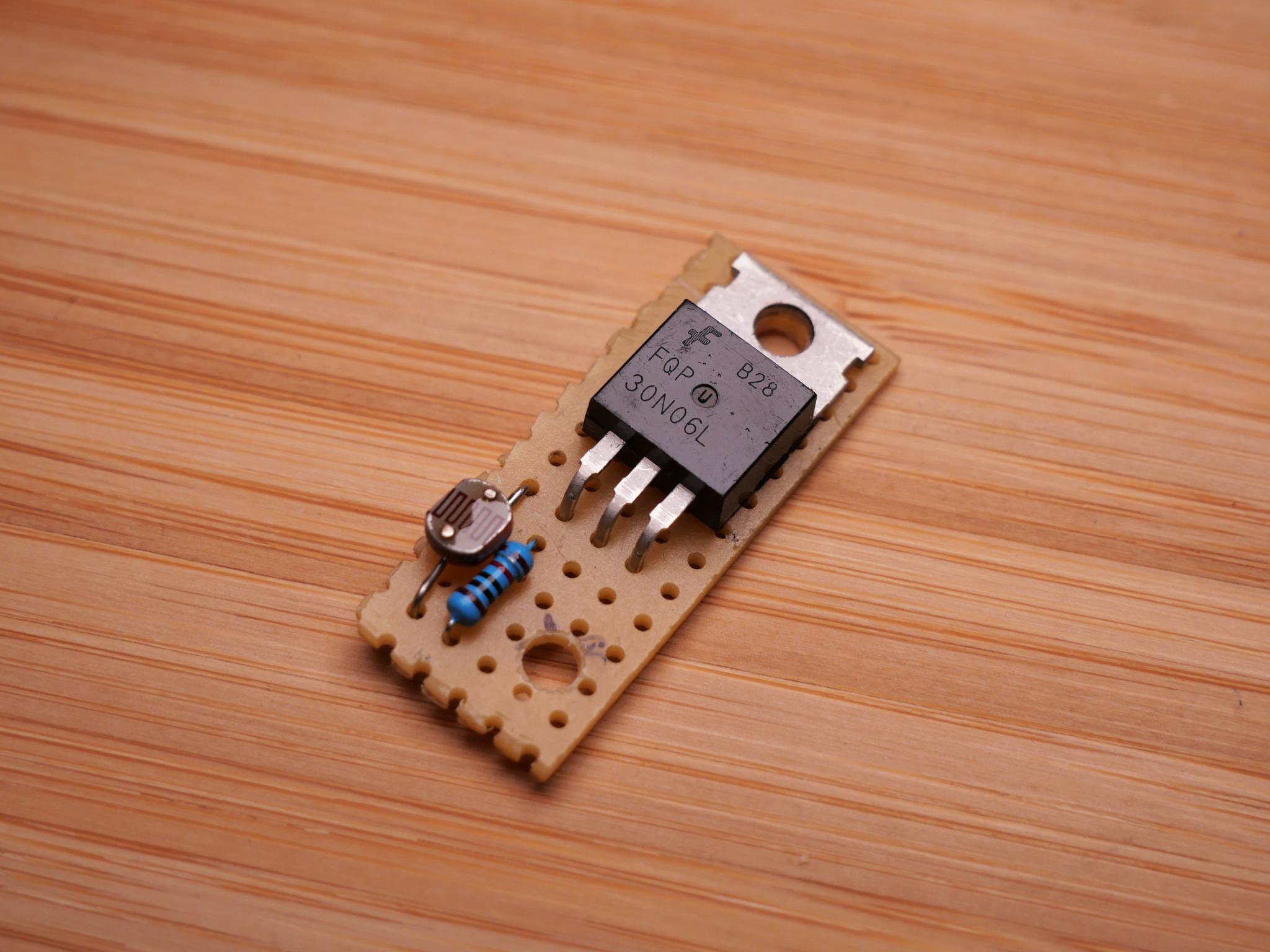

Schritt 4: Nachdem die Löcher gebohrt sind, können wir nun die Bauteile platzieren, um sie schließlich einzulöten.

Schritt 4: Platzieren der Bauteile zum Einlöten

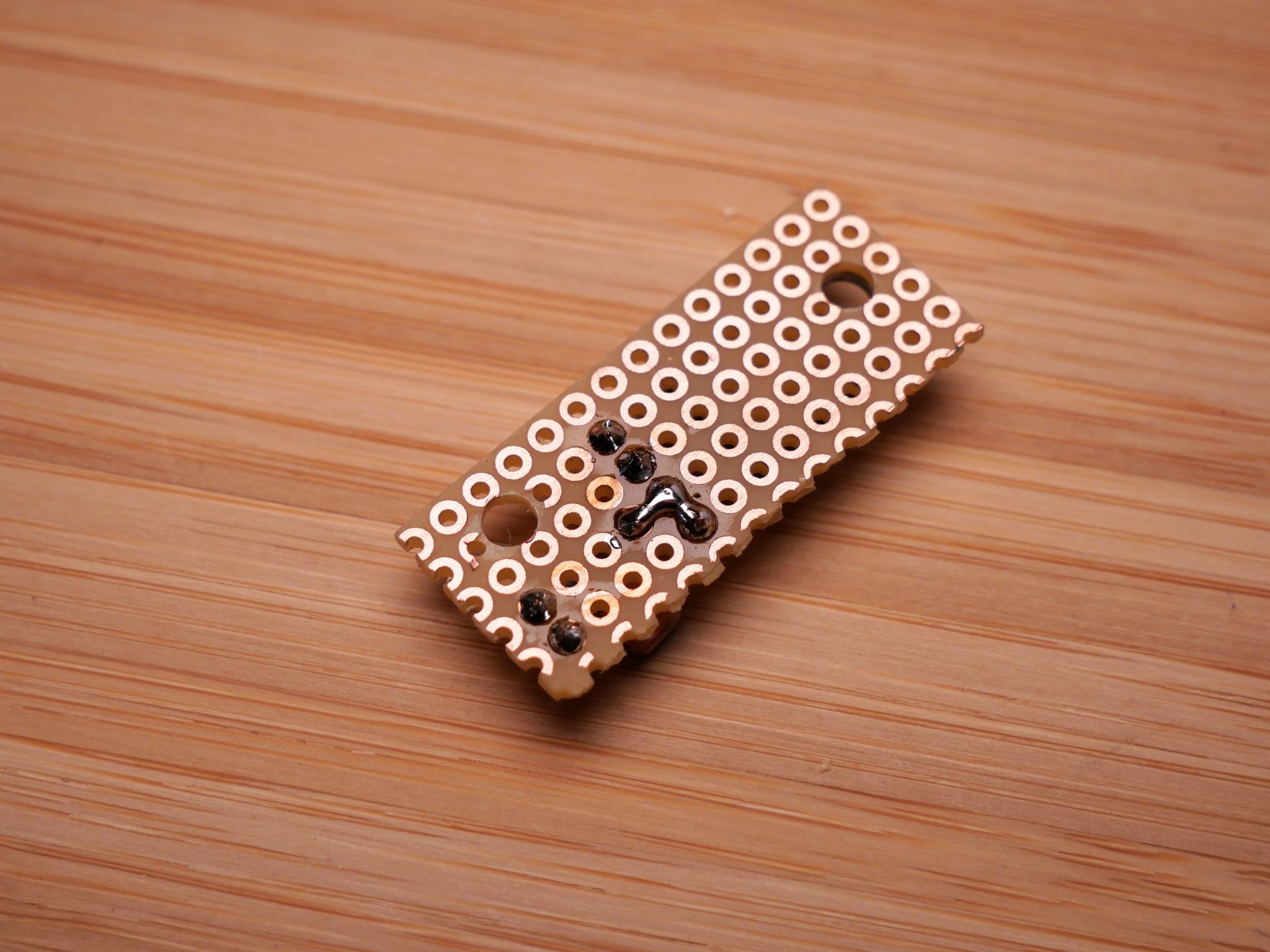

Schritt 5: Danach schließen wir den Widerstand und den LDR mit einer Lötbrücke an das Gate des MOSFETs an.

Schritt 5: Anlöten des LDR und des Widerstands ans Gate der MOSFETs

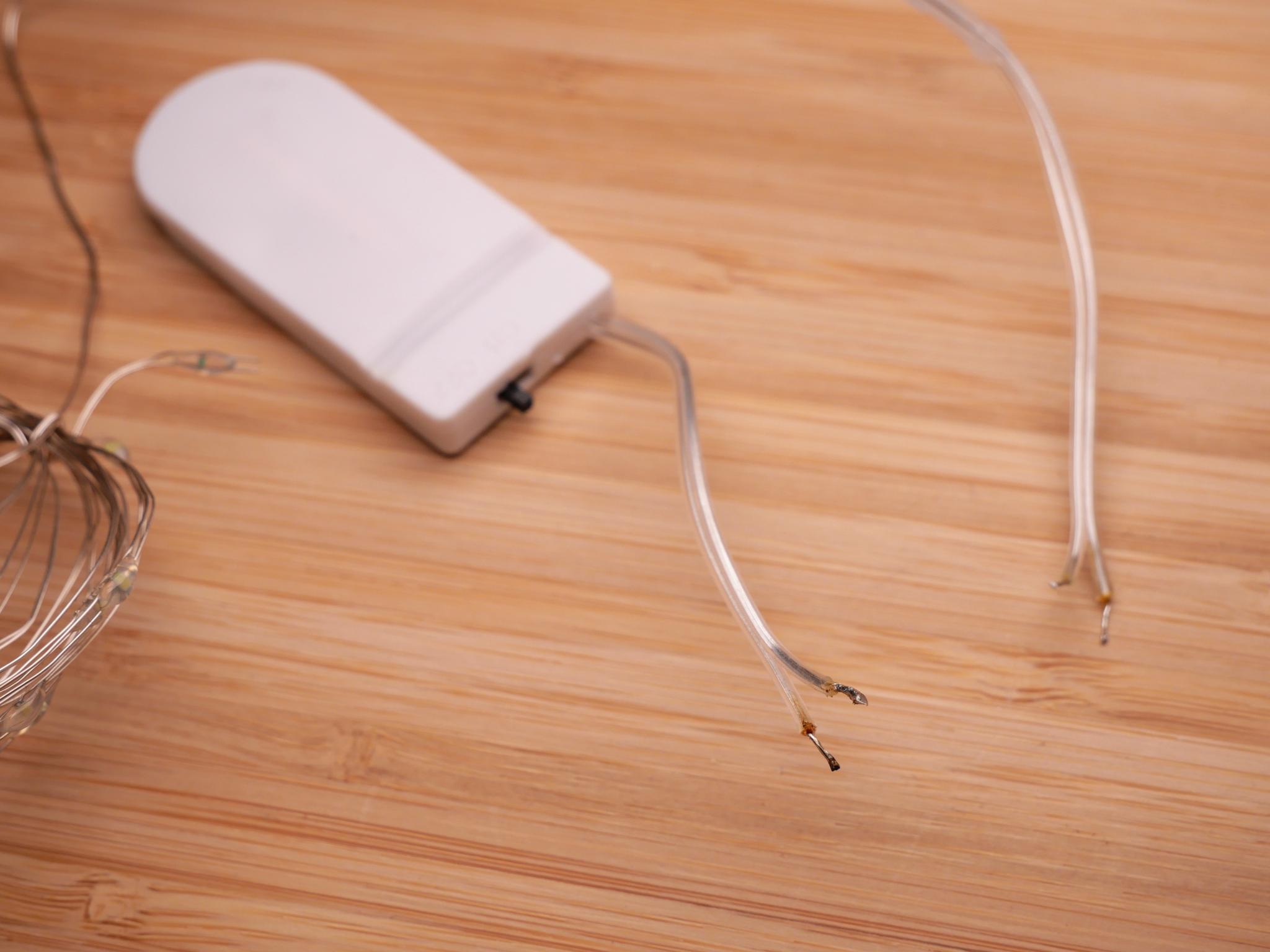

Schritt 6: Als Nächstes müssen wir unsere LED-Lichterkette und ihren Batteriehalter anbringen. Schneide dazu den Draht in zwei Hälften und verzinne die Enden beider Seiten.

Schritt 6: Schneiden und Verzinnen der Drähte der LED-Kette

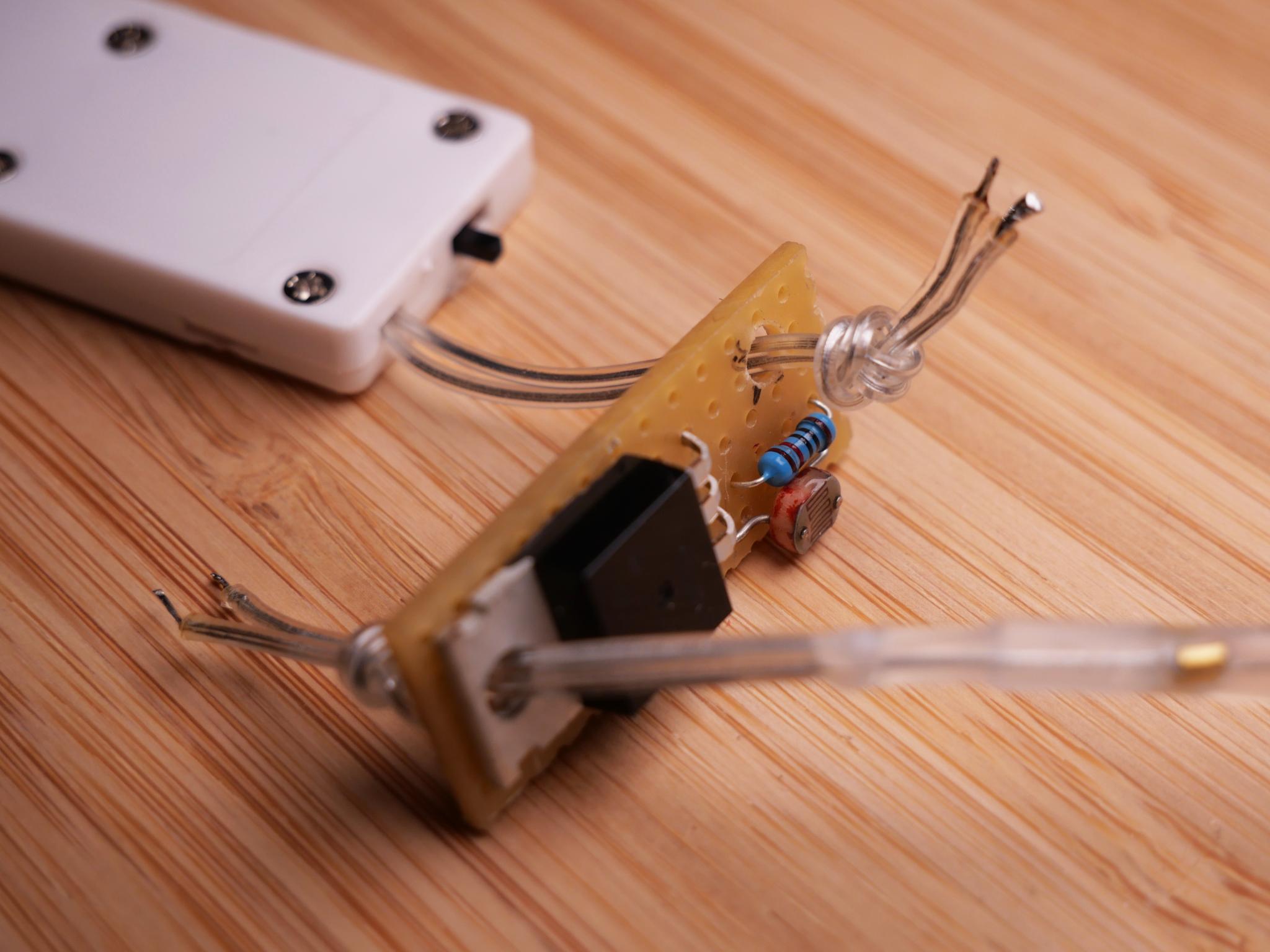

Schritt 7: Ziehe den Draht durch die Löcher und fixiere ihn mit einem Knoten. Der Knoten dient als Zugentlastung.

Schritt 7: Den Draht durch die Löcher ziehen und mit einem Knoten als Zugentlastung fixieren

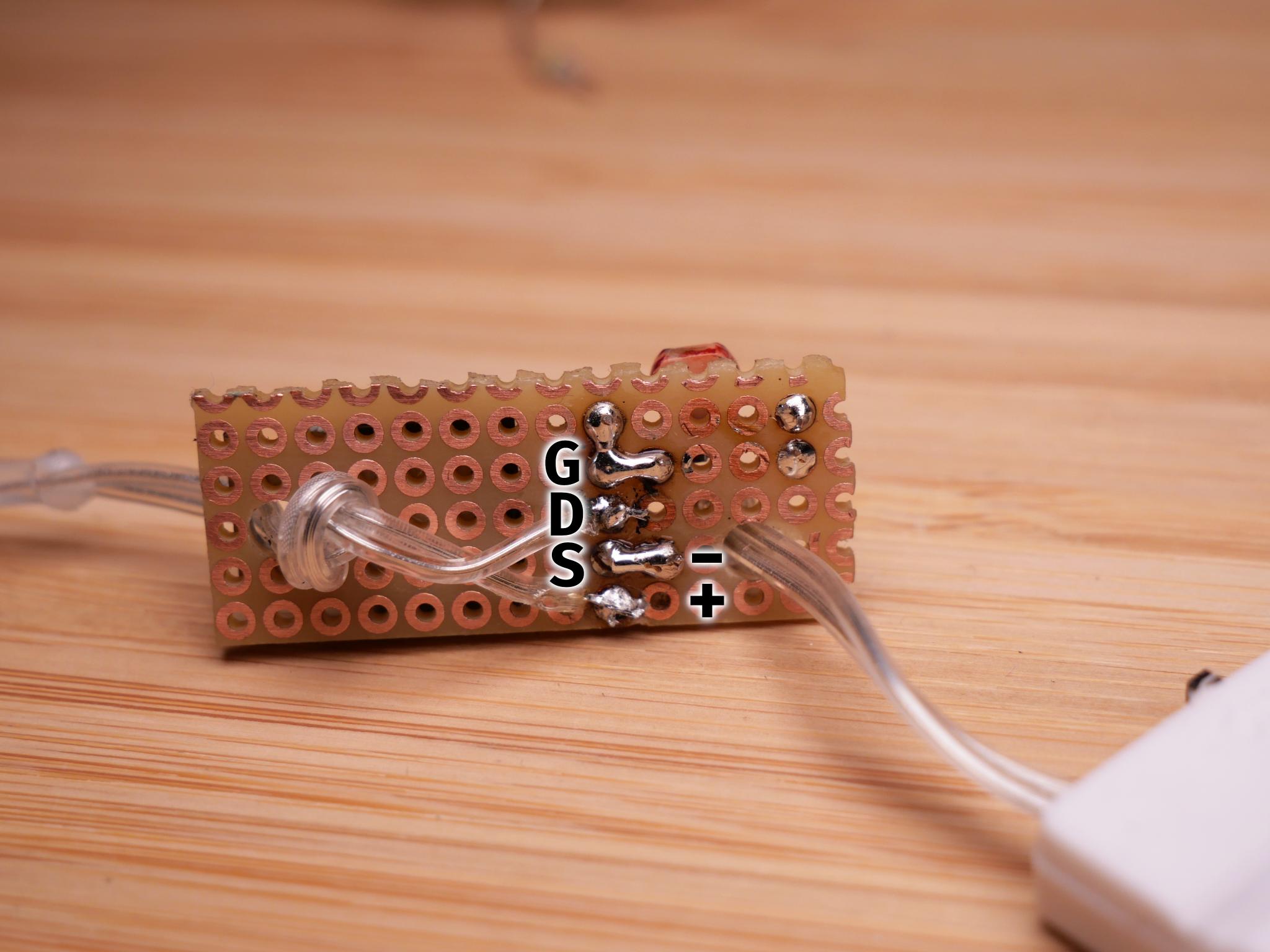

Schritt 8: Jetzt kommt der knifflige Teil: Nimm ein Multimeter und bestimme die richtige Polarität der LED-Kette und des Batteriehalters. Verbinden Sie die positive Seite der Lichterkette und des Batteriehalters direkt miteinander (+). Verbinde die negative Seite der Kette mit dem Drain des MOSFETs (D) und den Minuspol der Batterie (-) mit Source (S).

Schritt 8: Anlöten der LED-Lichterkette und des Batteriehalters

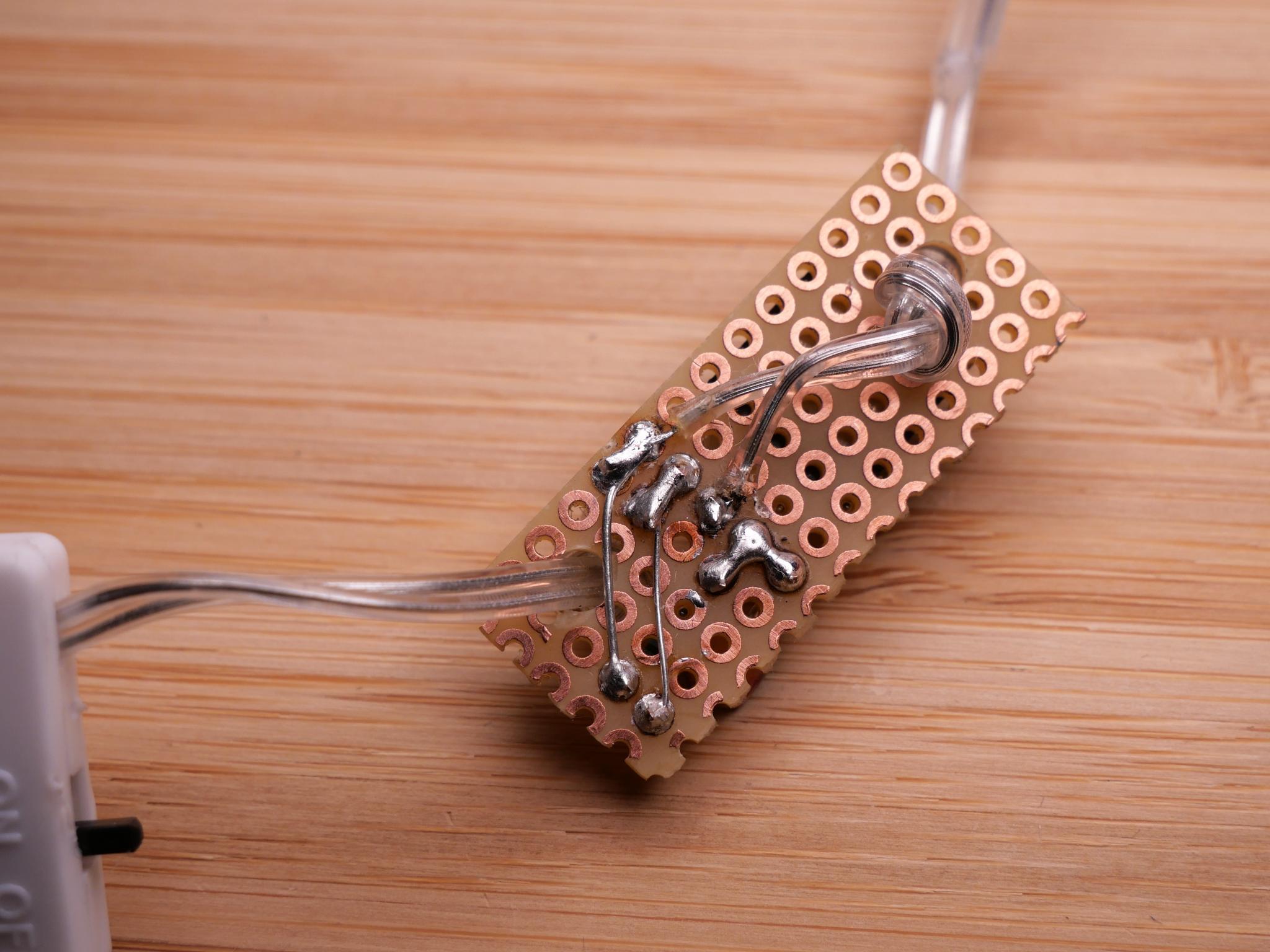

Schritt 9: Als letzten Schritt verbinde mit etwas Draht oder den abgeschnittenen Enden der Bauteile den LDR mit der negativen und den Widerstand mit der positiven Seite der Batterie.

Schritt 9: Löten der restlichen Verbindungen

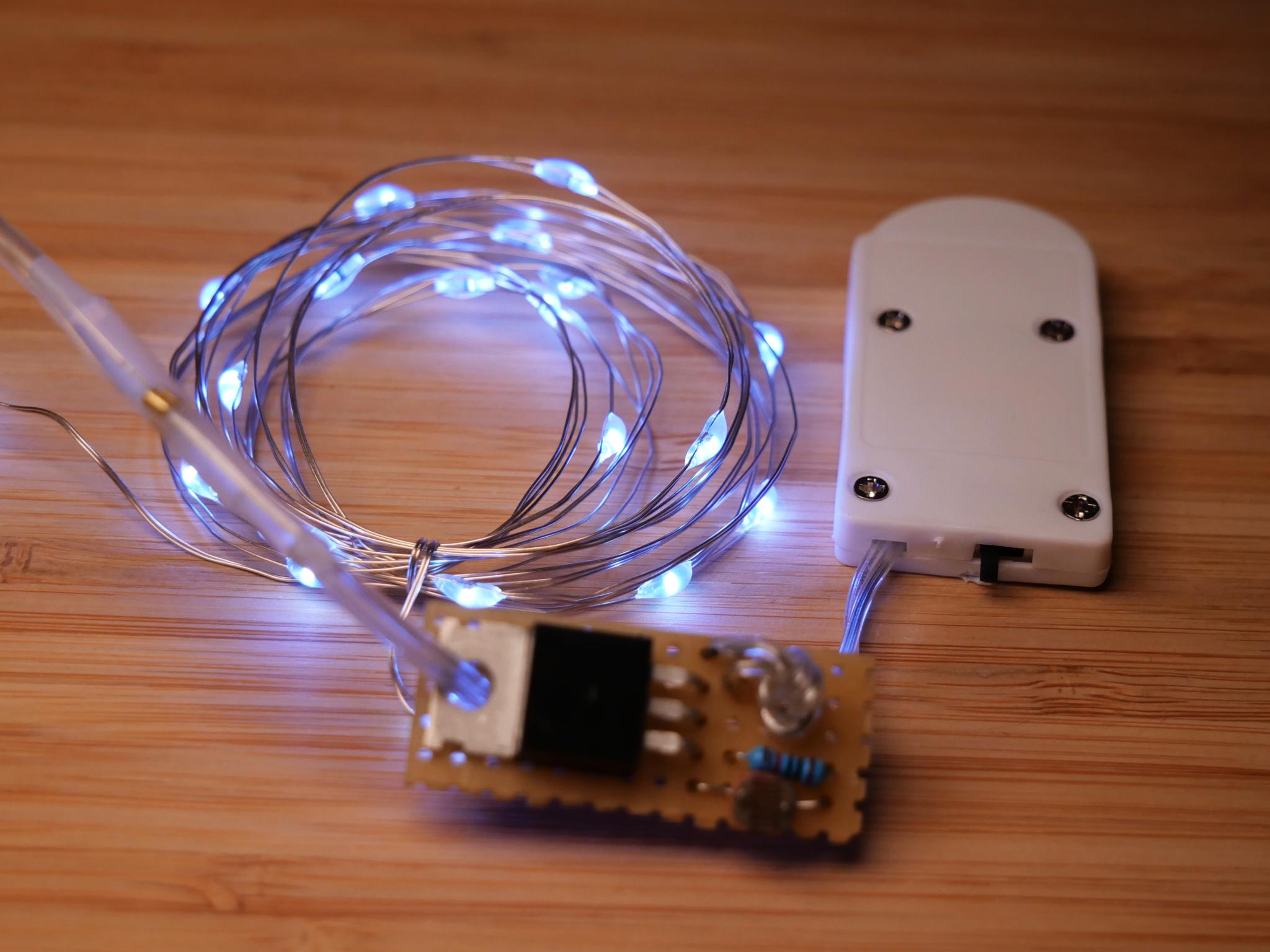

Fertig: Es ist geschafft! Wenn du die Batterie einschaltest und den LDR abdeckst, sollten die LEDs jetzt aufleuchten. Bei Licht sollten sie wieder erlöschen.

Fertig: Die Lichterkette leuchtet im Dunkeln

Das Ergebnis

Und das war's. Mithilfe unseres kleinen Schaltkreises haben wir nun unsere eigenen, durch Dunkelheit aktivierte LED-Lichterkette gebaut. Viel Spaß damit!
Ich wünsche dir ein frohes Weihnachtsfest und ein gutes neues Jahr. Gott segne dich!

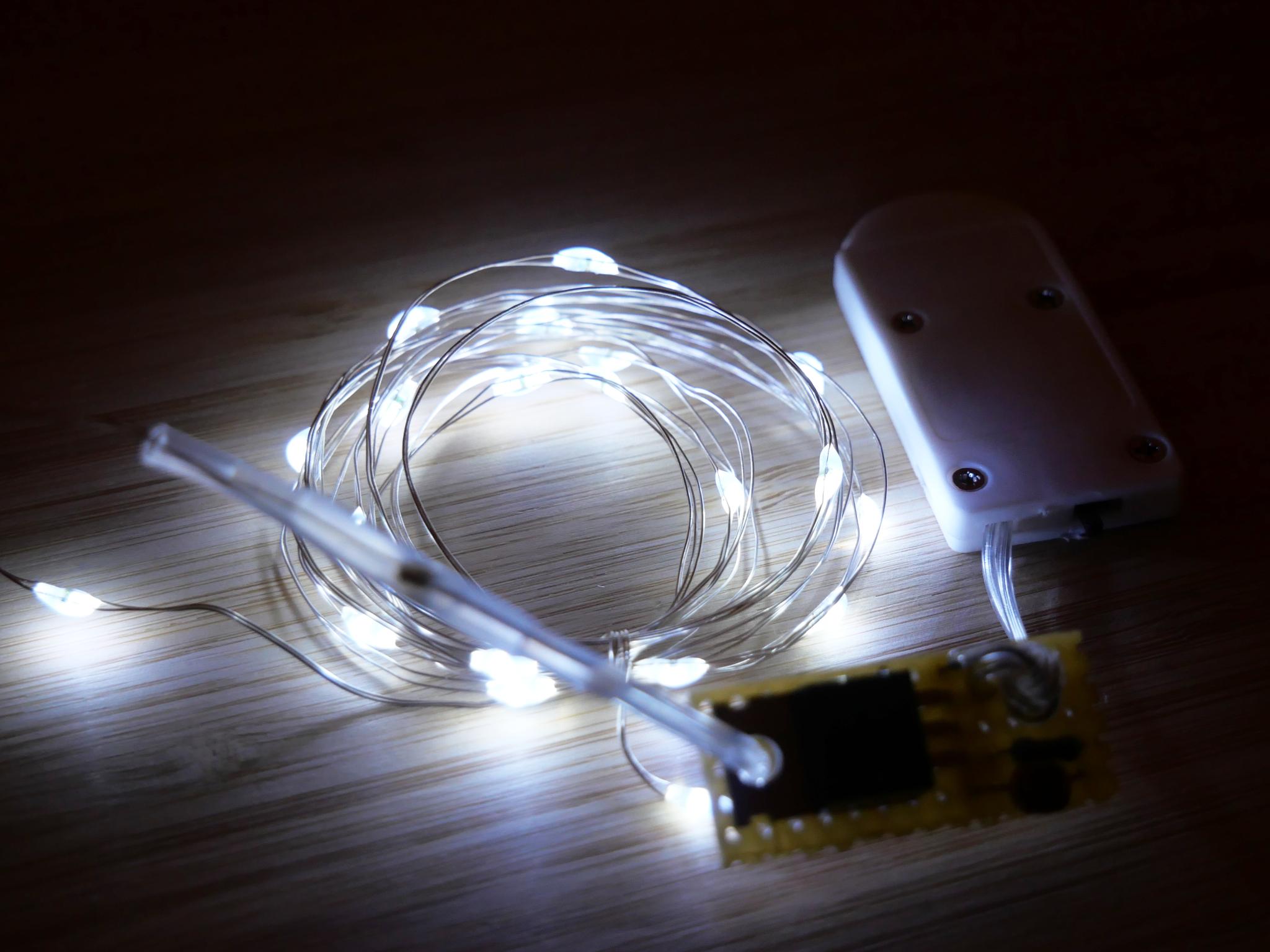

Das Ergebnis: Unsere LED-Lichterkette leuchtet jetzt im Dunkeln und schaltet sich bei Licht aus
