Ein LED-Weihnachtsbaum (Teil 2)

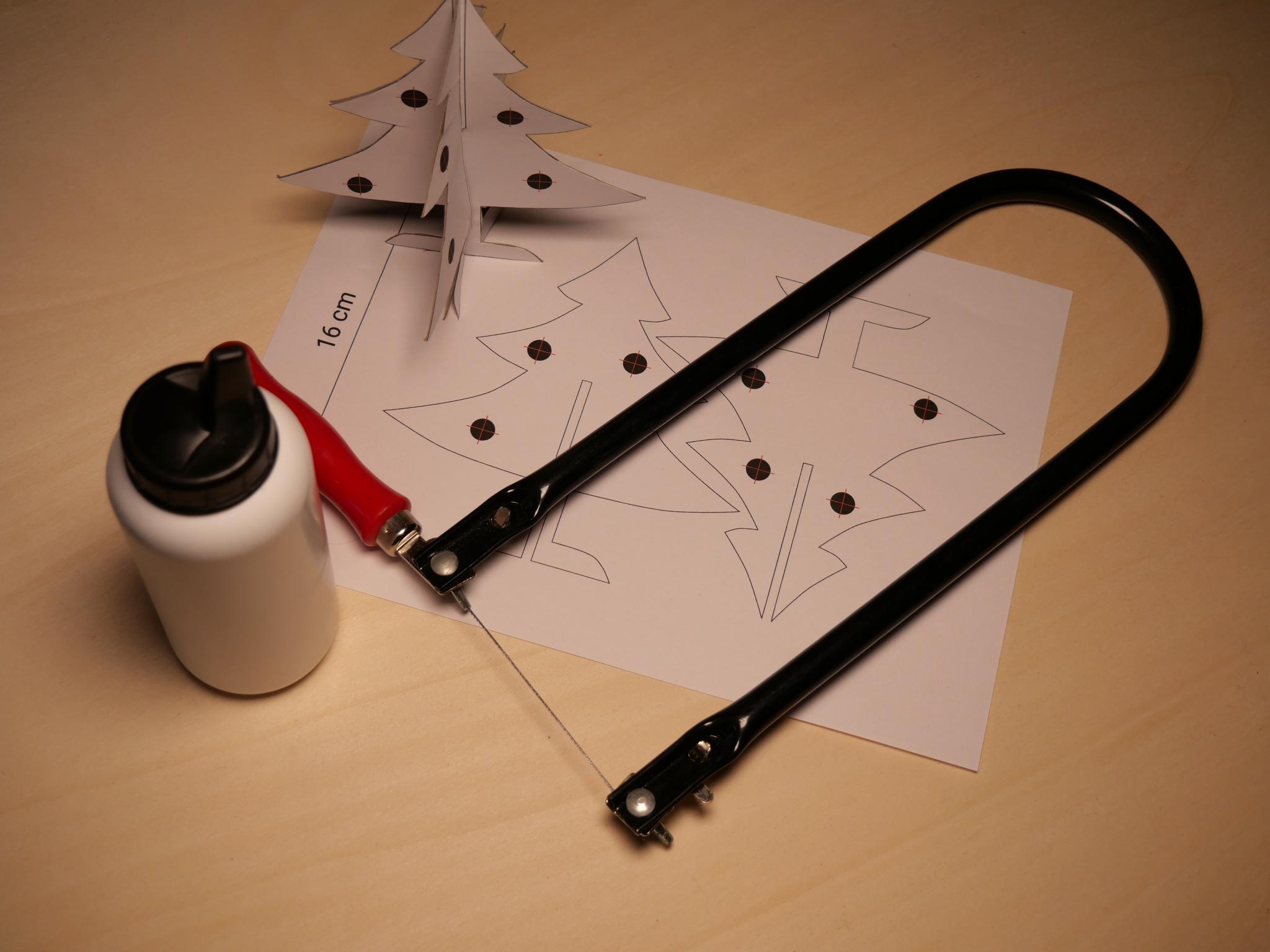

Start: Wenn du die Vorlagen ausgedruckt und alle benötigten Materialien besorgt hast, können wir mit dem Bau des Baumes beginnen. Diese Bilderstrecke führt dich Schritt für Schritt durch diesen Prozess.

Schritt 1: Druck zunächst die Vorlagen aus und schneiden dann den überflüssigen Papierrand weg.

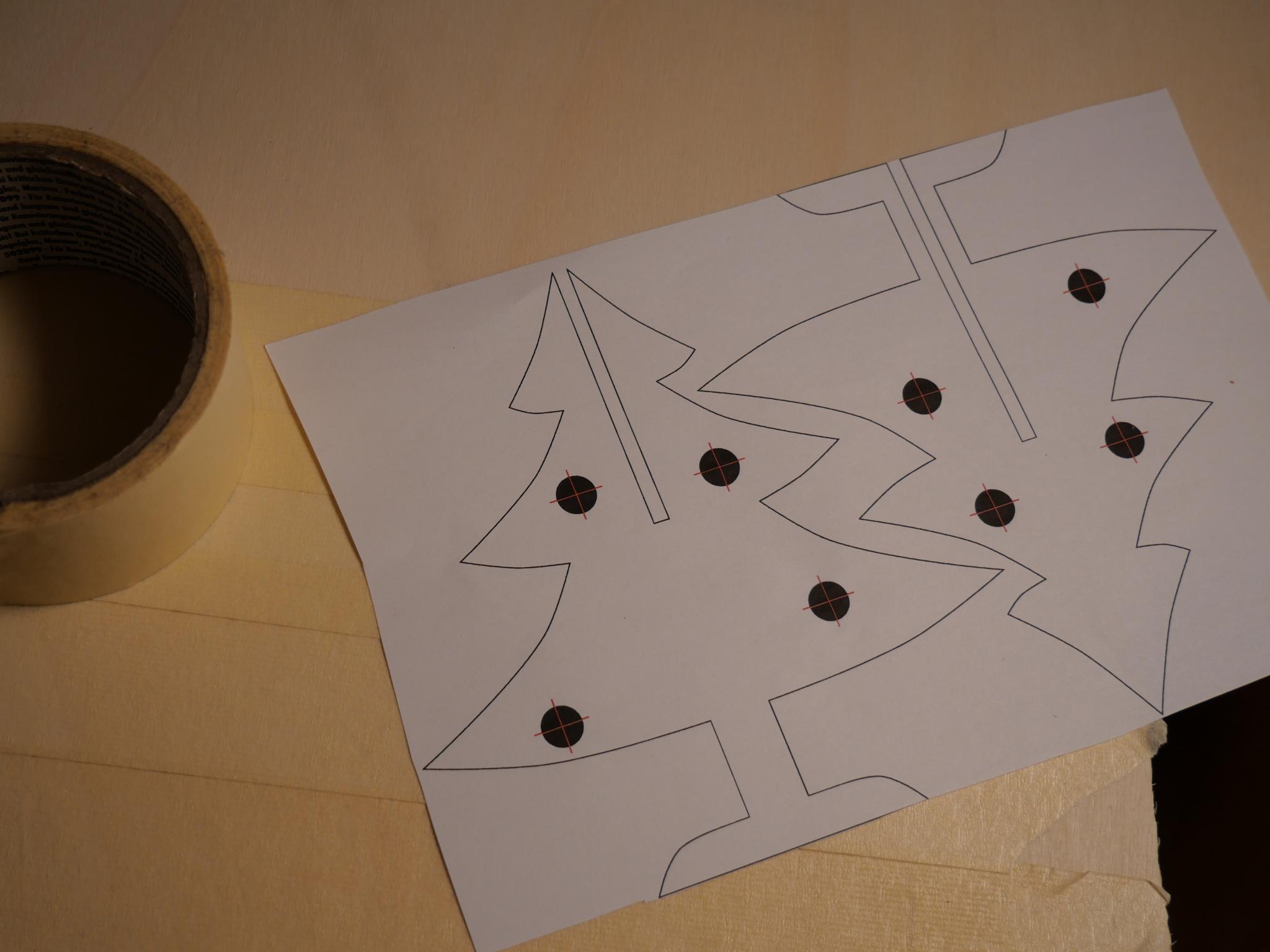

Schritt 2: Schütze das Sperrholz, indem du es mit Malerband abdeckst. Dadurch wird das Ausreißen beim Sägen reduziert.

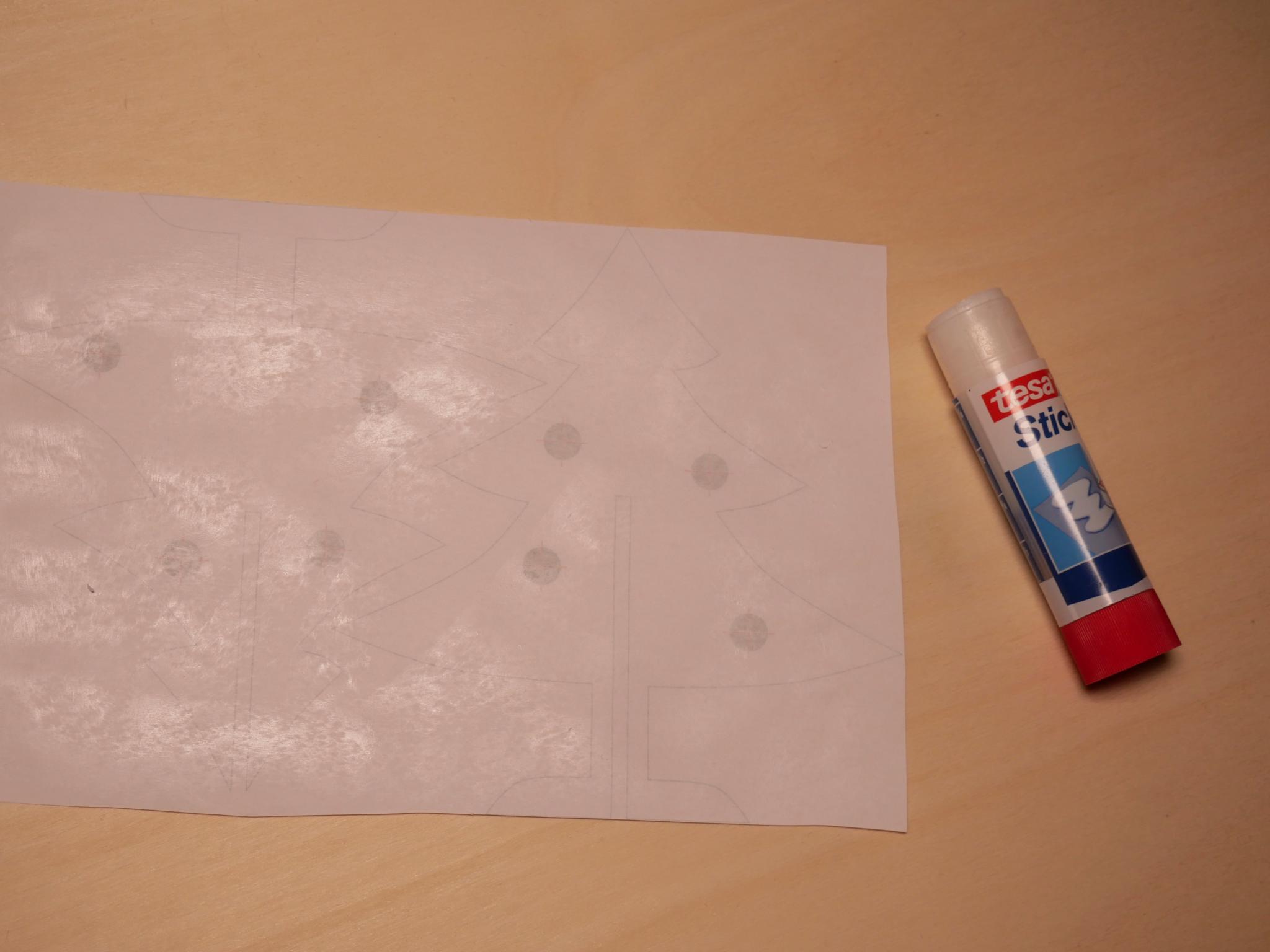

Schritt 3: Klebe nun die Vorlage auf das beklebte Sperrholz.

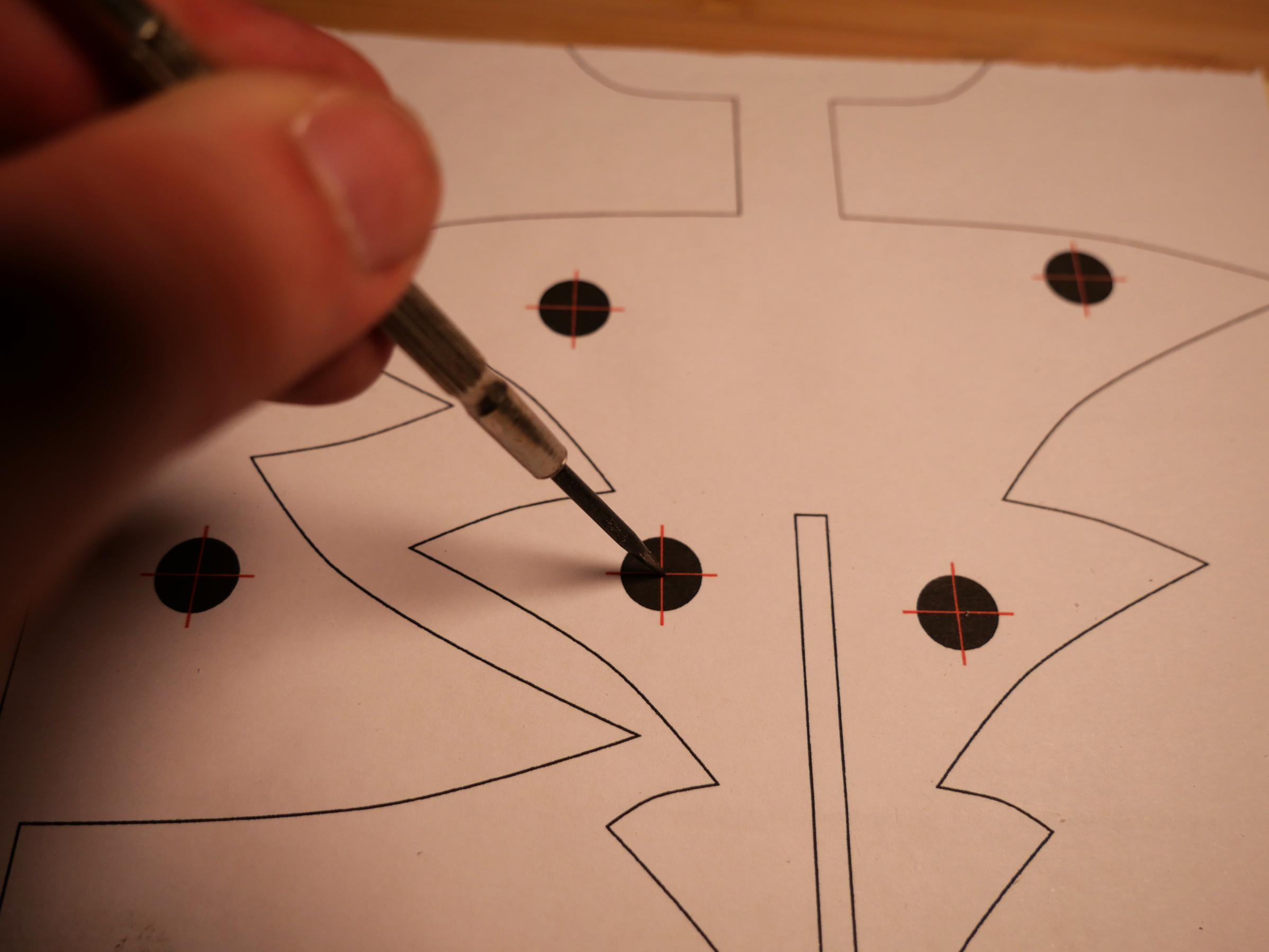

Schritt 4: Markiere die Mitte der Bohrlöcher mit einer Anreißnadel oder einem anderen spitzen Werkzeug. Dies erleichtert später das Bohren der Löcher und stellt sicher, dass du auch dann noch weißt, wo du die Löcher platzieren musst, wenn die Vorlage beim Sägen beschädigt wird.

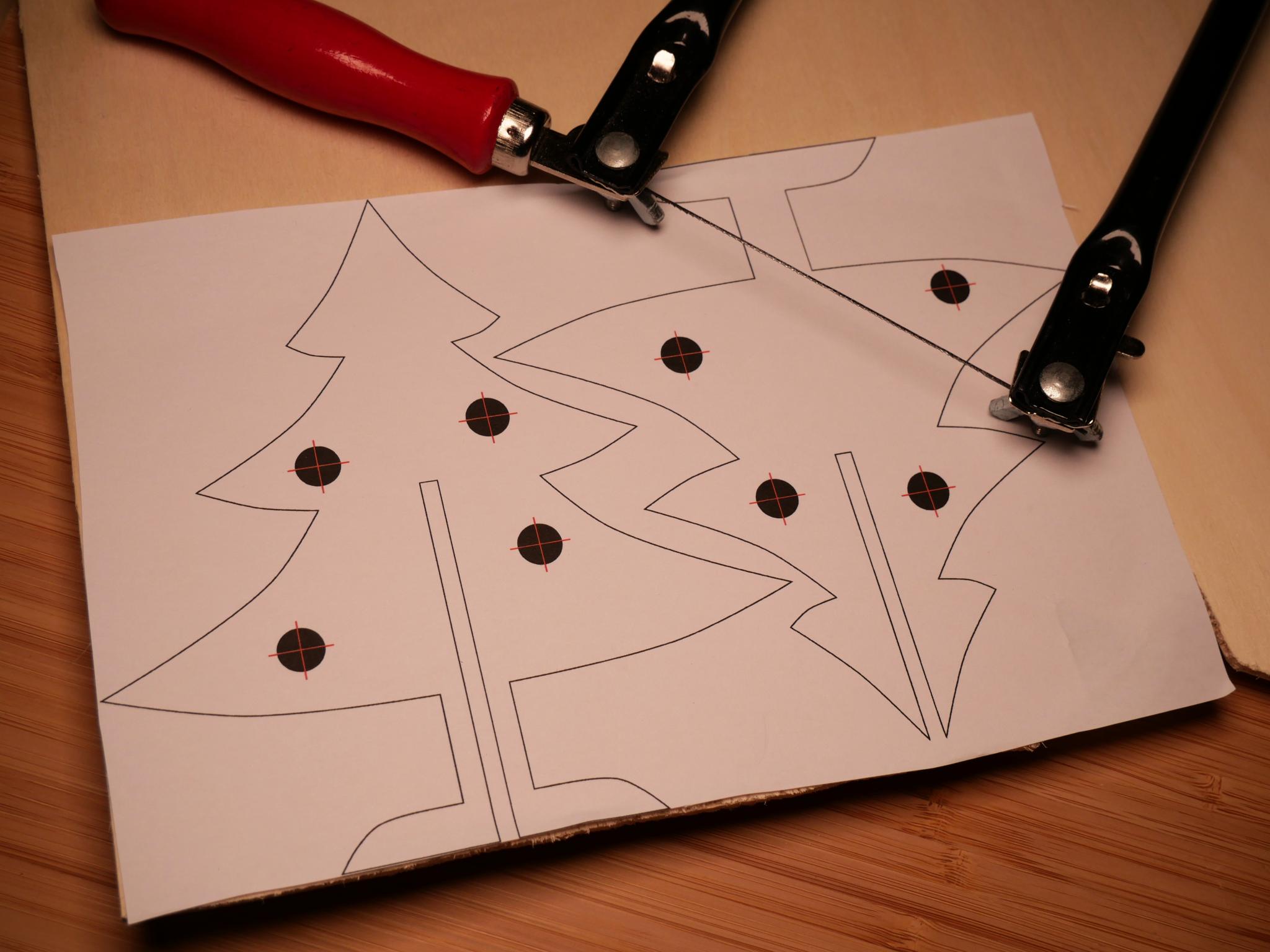

Schritt 5: Nimm die Laubsäge und säge die beiden Baumhälften aus. Fixiere das Sperrholz beim Sägen, damit es sich nicht verschiebt und an den Rändern nicht so stark ausreißt.

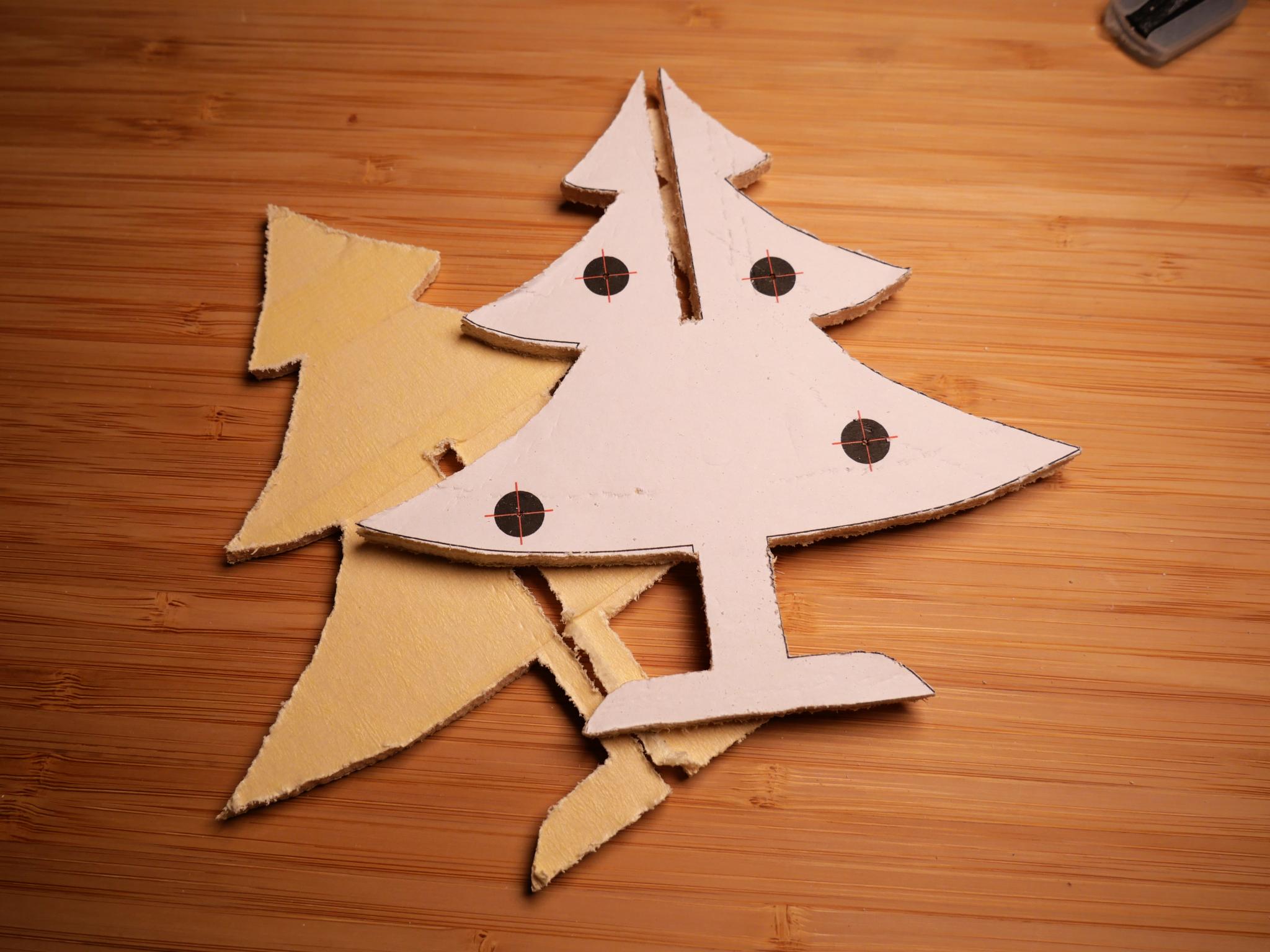

Schritt 6: Nach dem Sägen erhältst du die zwei Baumhälften. Achte darauf, dass diese ineinander passen und die Schlitze groß genug sind.

Schritt 7: Wiederhole diesen Vorgang für den Standfuß. Er wird später die Elektronik enthalten. Decke das Sperrholz mit Klebeband ab und klebe die Schablone darauf. Markiere die Mitte des Kreises eins mit einer Anreißnadel.

Schritt 8: Beginn damit, den Sperrholzbereich, auf den du die Schablone für den Ständer geklebt hast, grob auszusägen. Säge noch nicht entlang der äußeren Linien der Ringe. Der zusätzliche Rand wird benötigt, um das Sperrholz beim Aussägen der inneren Ringe festzuspannen. Für den nächsten Schritt zum Beispiel solltest du das Sperrholzstück vor dem Bohren festklemmen.

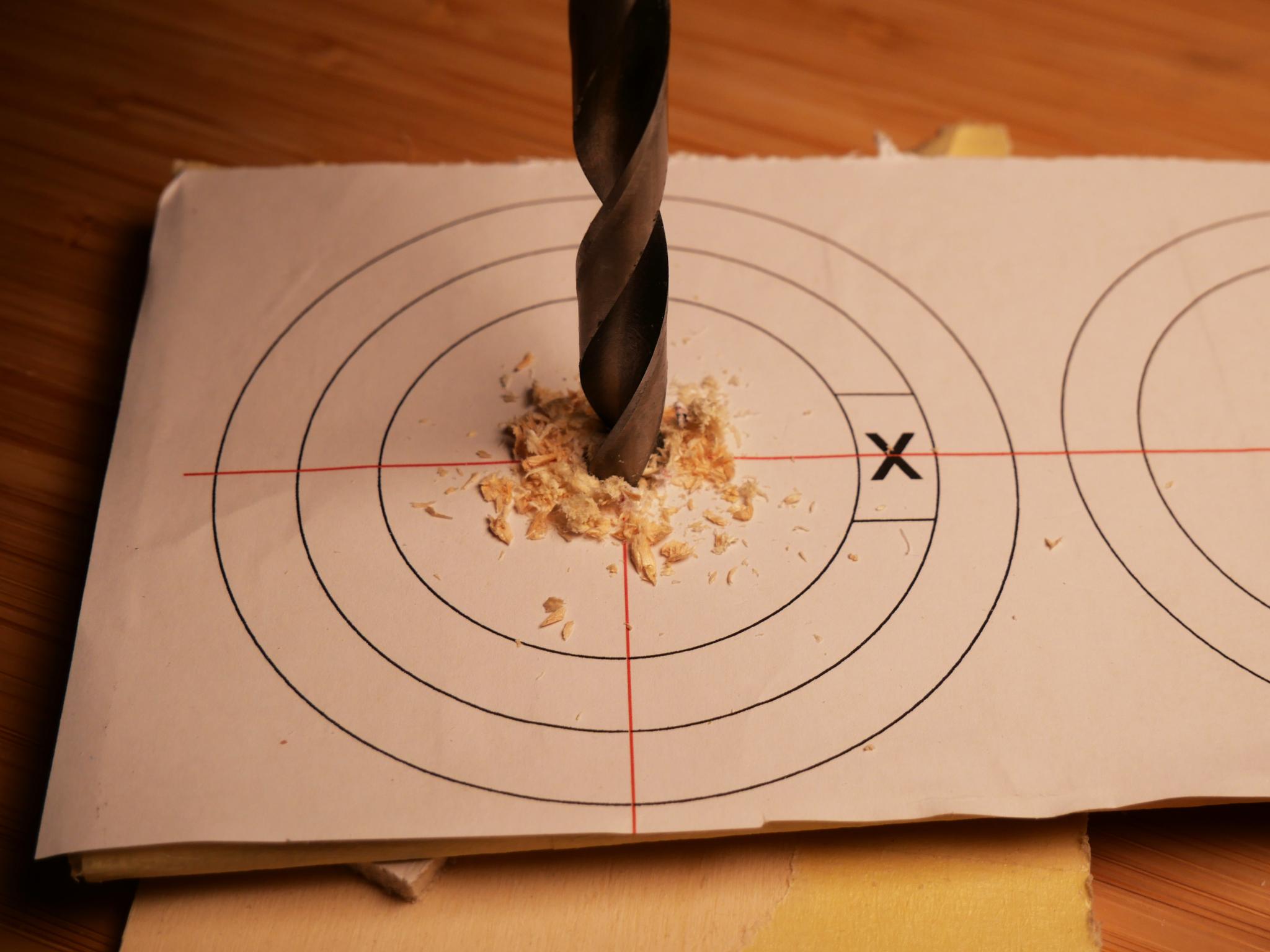

Schritt 9: Bohre in der Mitte von Ring zwei ein Loch, um das Sägeblatt der Laubsäge einzuführen.

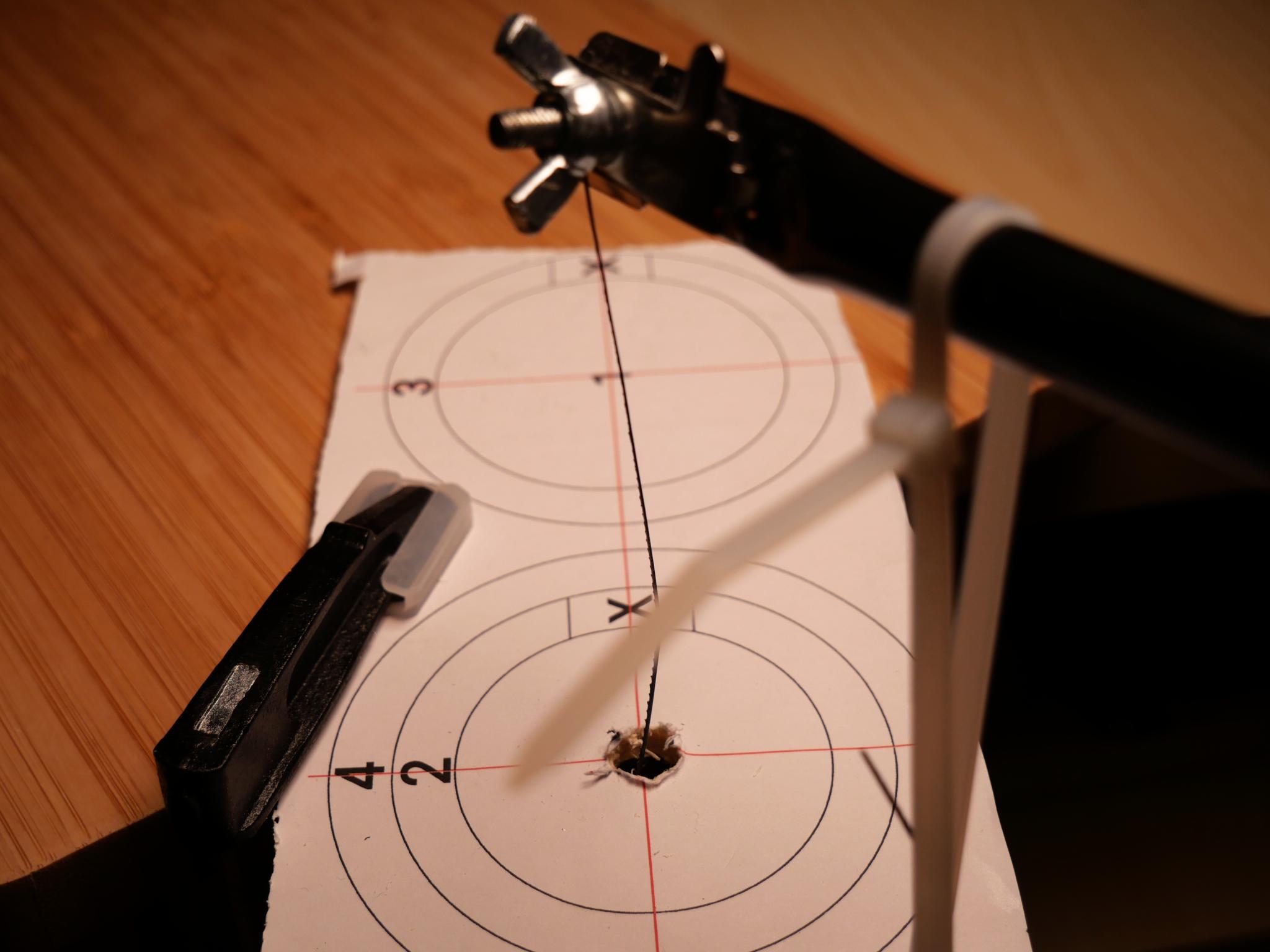

Schritt 10: Führ das Sägeblatt der Laubsäge durch das Loch und ziehe es fest. Dazu brauchst du entweder eine helfende Hand oder du musst die Laubsäge mit Hilfsmitteln wie Kabelbindern zusammenpressen, während du das Sägeblatt einführst. Säge anschließend Ring 2 aus.

Schritt 11: Weiter geht es mit dem Aussägen des mit 1 markierten Kreises. Diesmal brauchen wir kein Loch. Der mit X markierte Bereich muss sowieso entfernt werden, da in dieses Loch später die Kabel eingeführt werden, die die Elektronik im Inneren des Ständers mit dem Arduino verbinden.

Schritt 12: Säge zum Schluss die äußeren Ringe aus.

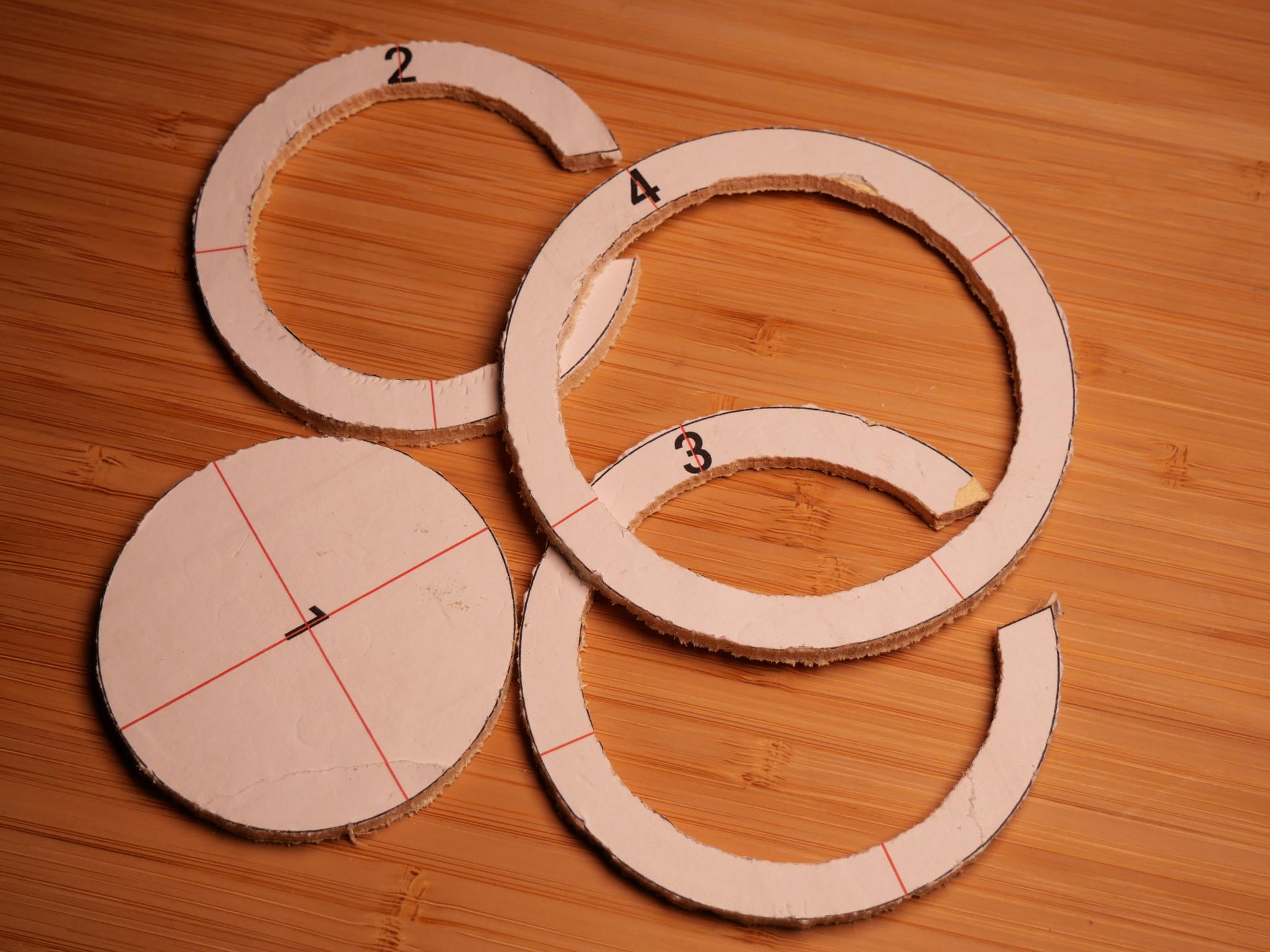

Schritt 13: Geschafft. Wir haben endlich alle Ringe und die obere Platte für den Ständer.

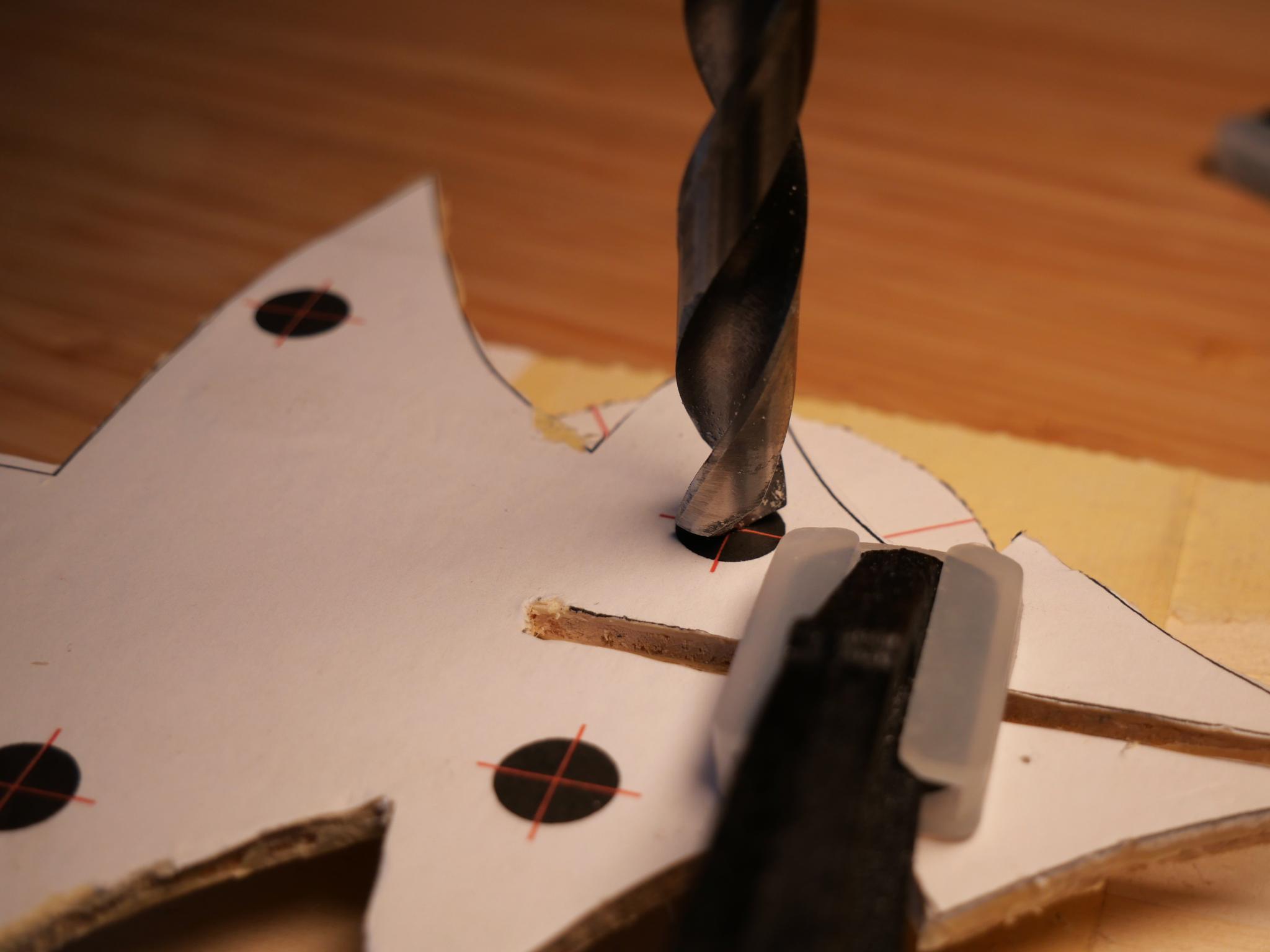

Schritt 14: Bohre nun die Löcher für die LEDs. Verwende dazu einen 10 mm Bohrer.

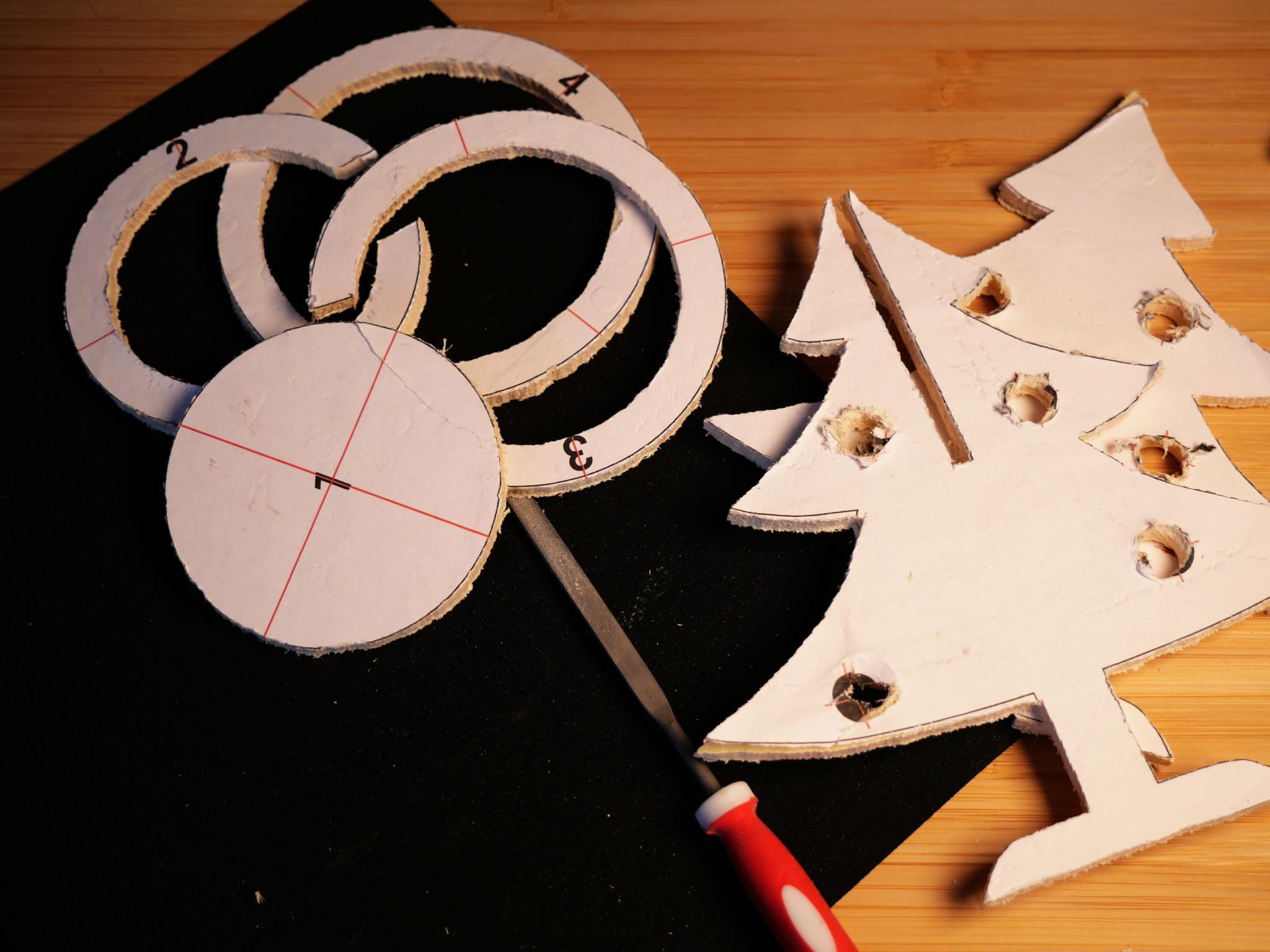

Schritt 15: Alle Teile sind nun vorbereitet. Entferne das Abdeckband und verwende etwas Schleifpapier oder eine Feile, um die Kanten zu glätten.

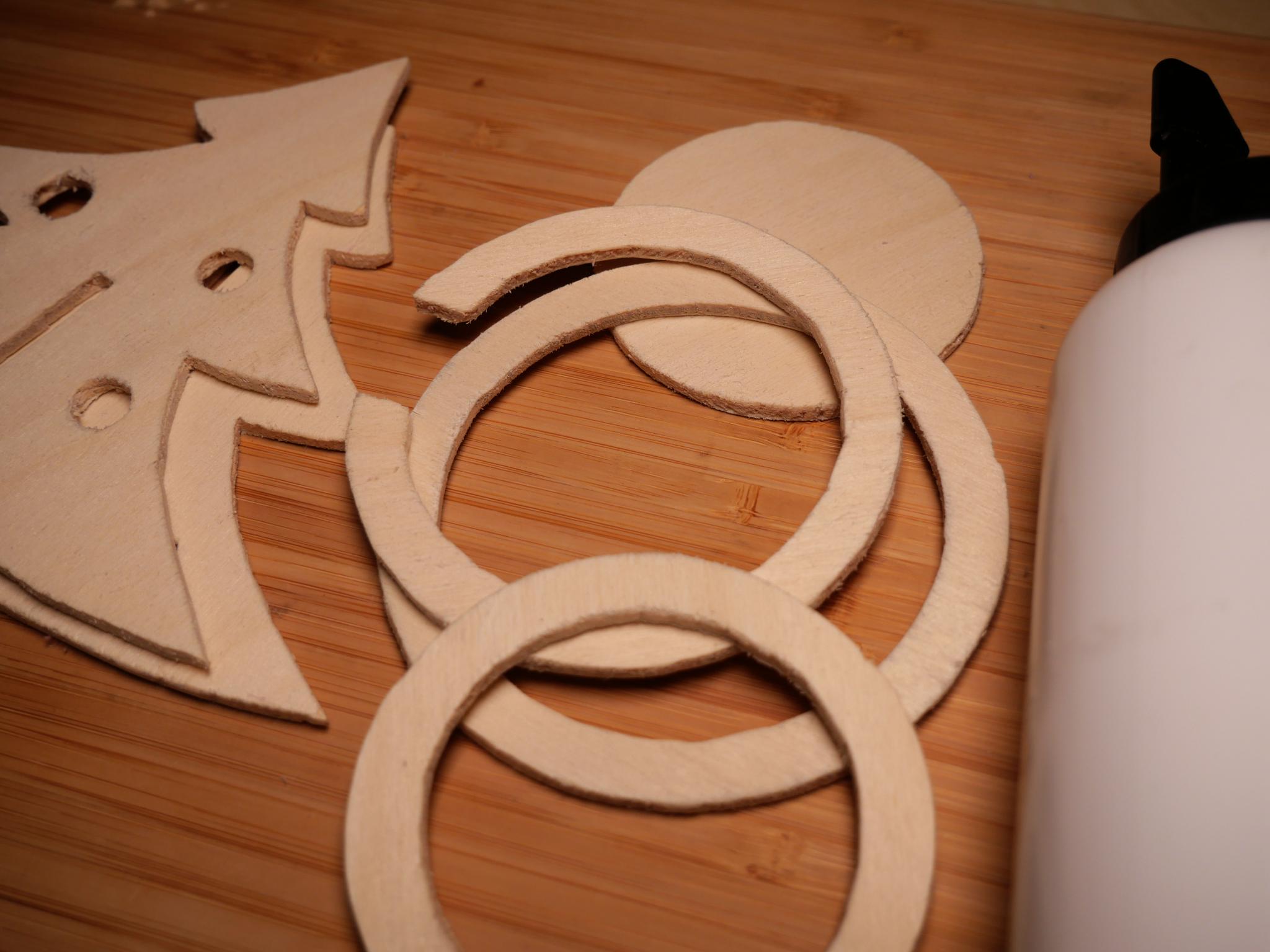

Schritt 16: Jetzt ist es an der Zeit, den Ständer zusammenzuleimen. Vorher solltest du das Sperrholz von Abdeckbandresten und Schleifpapierstaub reinigen.

Schritt 17: Gebe etwas Holzleim auf den äußeren Rand des kleineren Rings und kleben Sie ihn dann auf den nächstgrößeren. Setzen Sie diesen Vorgang für alle Ringe und die obere Platte fort.

Schritt 18: Wir haben jetzt den Ständer und den Baum selbst fertiggestellt. Klebe diese noch nicht zusammen. Das muss warten, bis wir die Elektronik einbauen.

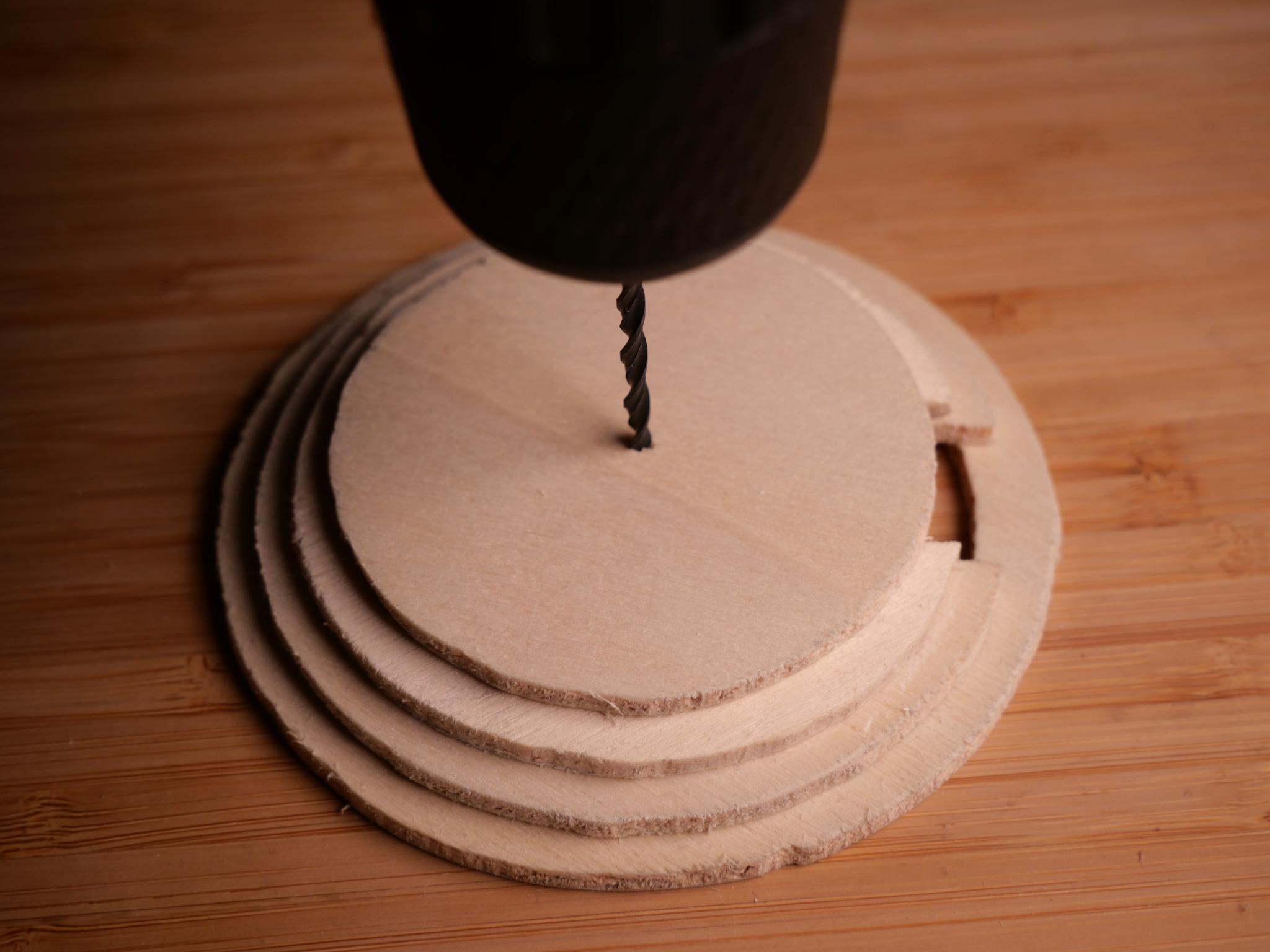

Schritt 19: Als letzten Schritt bohre ein 3 mm großes Loch in die Mitte des Standfußes. Durch dieses Loch werden später die Drähte von den LEDs zur Elektronik im Ständer des Baumes geführt.

Fertig: Das war's. Wir haben den Bau der hölzernen Teile des Baumes abgeschlossen. Das Loch für die Drähte wird später vom Baum verdeckt.
